ANALYSER DES SISMOGRAMMES

Commencer par faire ressortir la courbe en zoomant (dessiner un rectangle sur le tracé avec la souris), en augmentant l'amplitude du tracé, en le dilatant...

Puis, Pointer les ondes = placer le curseur à l'endroit que l'on estime être l'arrivée de l'onde...
Une barre verticale verte apparait et le temps correspondant s'inscrit en vert au dessus
(h, min, sec, millièmes) ...cliquer alors sur le bouton adéquat (P ou S...).

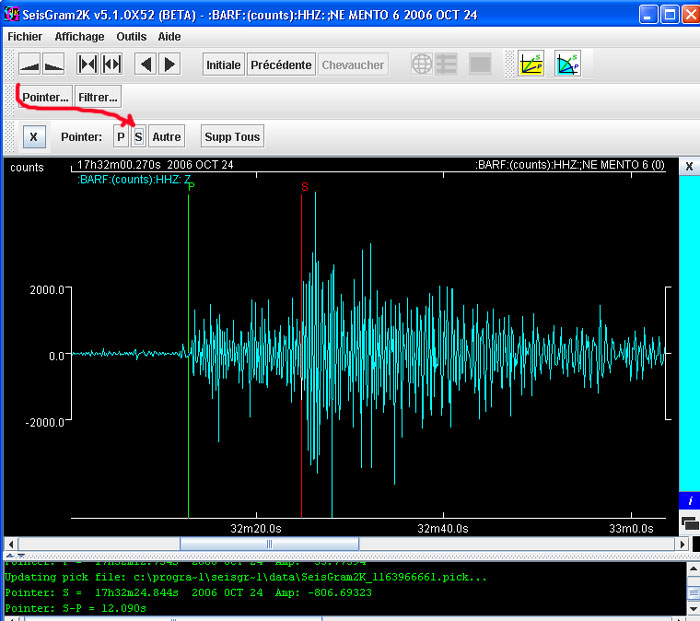

Exemple : (séisme à la frontière italienne du 24 octobre 2006, enregistré à Barcelonnette)

Après le pointage des ondes P et S, le retard des ondes S sur les P apparaît dans la fenêtre du bas (ici, 12 secondes et 90 millièmes).

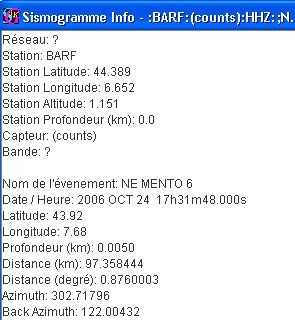

Pour vérifier que ce resultat est plausible ou pour calculer la vitesse de propagation des ondes dans la croûte, on ouvre la fenêtre d'Information (icone bleue en bas à droite).

On observe que la distance entre la station (ici Barcelonnette) et l'épicentre (NE de Menton)
est de 97 km, ce qui est en accord avec le délai trouvé.

Le retard S-P peut aussi permettre d'évaluer cette distance épicentrale ( icone : )

On peut de même comparer ( les composantes verticales ) des tracés enregistrés par différentes stations pour cet évènement.

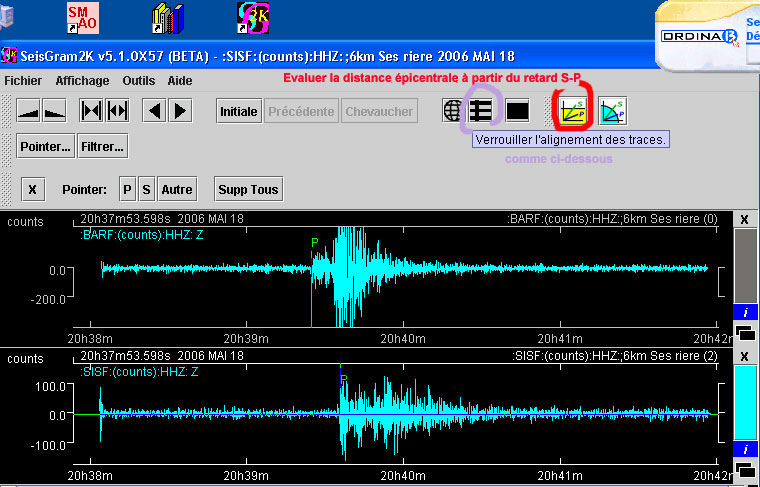

Il faut alors aligner les temps d'arrivée aux différentes stations ; cela se fait dans "Affichage"



(le tracé "actif" est celui dont le rectangle à l'extrémité droite du tracé est selectionné).

Enfin, on peut vérouiller l'alignement pour conserver l'alignement des tracés durant la manipulation.
