ANALYSER DES SISMOGRAMMES

Commencer par faire ressortir la courbe en zoomant (dessiner un rectangle sur le tracé avec la souris), en augmentant l'amplitude du tracé, en le dilatant...

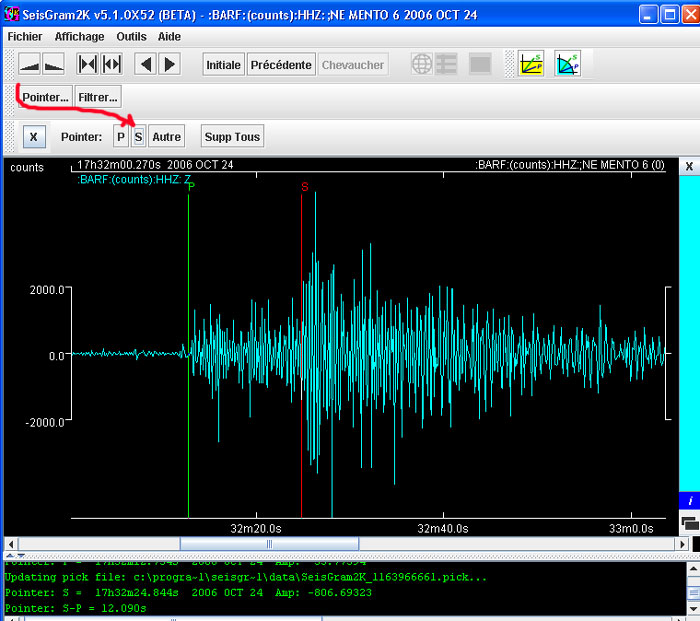

Puis, Pointer les ondes, placer le curseur à l'endroit où on estime l'arriver de l'onde...
Une barre verticale verte apparait et le temps correspondant s'inscrit en vert au dessus
(h, min, sec, millièmes) ...cliquer alors sur le bouton adéquat (P ou S...).

Après le pointage des ondes P et S, le retard des ondes S sur les P apparaît dans la fenêtre du bas (ici, 12,090 sec).

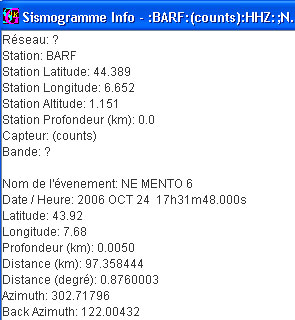

Pour vérifier que ce resultat est plausible ou pour calculer la vitesse de propagation des ondes dans la croûte, on ouvre la fenêtre d'Information (icone bleue en bas à droite).

On observe que la distance entre la station (ici Barcelonnette) et l'épicentre (NE de Menton)
est de 97 km, ce qui est en accord avec le délai trouvé

On peut de même comparer les composantes verticales des tracés enregistrés par différentes stations pour cet évènement.
Il faut alors aligner les temps d'arrivée aux différentes stations ; cela se fait dans "Affichage"



(le tracé "actif" est celui dont le rectangle à l'extrémité droite du tracé est selectionné).
