CONSTRUCTION D'UNE HODOCHRONE

On travaille sur le séisme de ENE Briançon (Sestrière) du 18 mai 2006

Dans SEISGRAM ouvrir les composantes Z des tracés de Barcelonnette, Sisteron et Pertuis

Synchroniser les 3 tracés et les mettre à la même échelle (ordonnées)

Remarquer l'atténuation du signal quand on s'éloigne de l'épicentre.
Par ailleurs, il est facile de distinguer les ondes P et S enregistrées par Barcelonnette. Par contre pour les 2 autres ...!!

Ouvrir les composantes E et N de SISF et PERF ...

Maintenant, les ondes S deviennent visibles !

Dans Event > Event info : noter les caractéristiques du séisme (coordonnées de l'épicentre + Ho )
afin de calculer la distance épicentrale en bas de cette page

Compléter le tableau d'arrivée des ondes dans les 3 stations

Station
Distance épicentrale (km)
Arrivée des P
Arrivée des S
Retard S-P
BARF
.
.
SISF
.
.
PERF
.
.
  . . . .

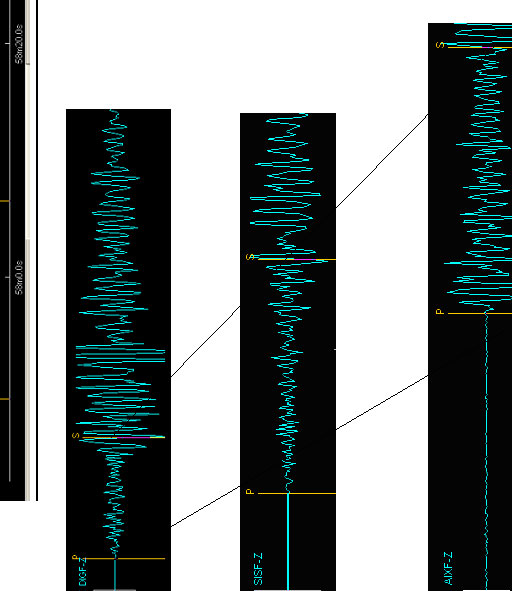

Tracer dans un tableur l'arrivée des différentes ondes aux 3 stations (exemple : St Sauveur de Tinée 25 mars 05) . On peut faire l'équivalent avec un logiciel de dessin (exemple).

"Outil hodochrone" du sismo des écoles
