Ouvrir successivement les images Gabbro de la Croute océanique (roche A) et metagabbro à glaucophane (roche B) (merci à l'auteur http://christian.nicollet.free.fr)Les fonctionnalités de MESURIM
Diverses activités (dessiner, schématiser, mesurer, ...)
Un exemple d'activité en réseau : Evaluer des transformations minéralogiques dans des gabbros
Ouvrir le logiciel MESURIM > outil Surface
Ouvrir successivement les images Gabbro de la Croute océanique (roche A) et metagabbro à glaucophane (roche B) (merci à l'auteur http://christian.nicollet.free.fr)
| Tâche à effectuer | Comment ? |
| Choisir le bon outil | Choix > Outil de mesure > Surface |
| Choisir la couleur et la taille du pinceau | Crayon > couleur > augmenter l'épaisseur |
| Par exemple, recenser les feldspaths (ou les minéraux hydratés...) |
 Cliquer > Mesurer Chaque clic ajoute des informations ; si toute la surface à mesurer n'a pas été prise en compte, alors recliquer dans une zone non comptabilisée et cliquer à nouveau sur Mesurer |

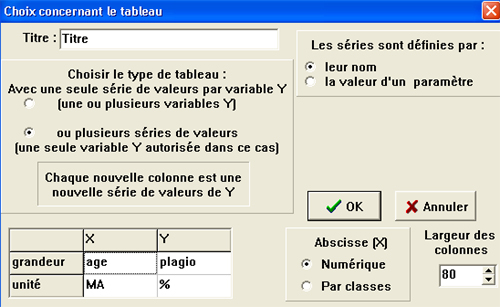

Le logiciel possède un outil de création de tableau grâce auquel on peut recueillir les résultats des mesures effectuées sur les images.
Outil > Tableau
Un graphique est automatiquement associé au tableau (sauf dans le cas où l'on a choisi l'abscisse par classes).
Une variante : Rechercher l'origine de l'eau nécessaire au magmatisme des zones de subduction.
Contextualisation de l'activité
Comment peut-elle être menée dans le cadre de l'utilisation d'un réseau ?
Lister les compétences B2i qu'il est possible de valider chez les élèves ?
Argumenter succintement sur la fiche B2i distribuée.
Des exemples d'applications
Quelques utilisations de Mesurim (doc word de 3.22Mo à télécharger)
Faire des mesures sur des images
La lecture optique d'électrophorèses (séparation des anticorps plasmatiques)
Une étude concernant l'imbibition des graines
Le comptage de drosophiles issues d'un croisement
Le suivi de la croissance d'une population d'Euglènes par mesures photométriques
La modélisation de la réalisation d'images satellitales en "fausses couleurs"
L''interprétation (simple) d'une image satellitale
Didacticiels sur le site d'Amiens
La création d'une échelle
La réalisation d'un schéma
Le comptage d'éléments de l'image
Les outils de mesure
L'ouverture et la sauvegarde d'un Fichier
